Описание товара

I. Обзор:

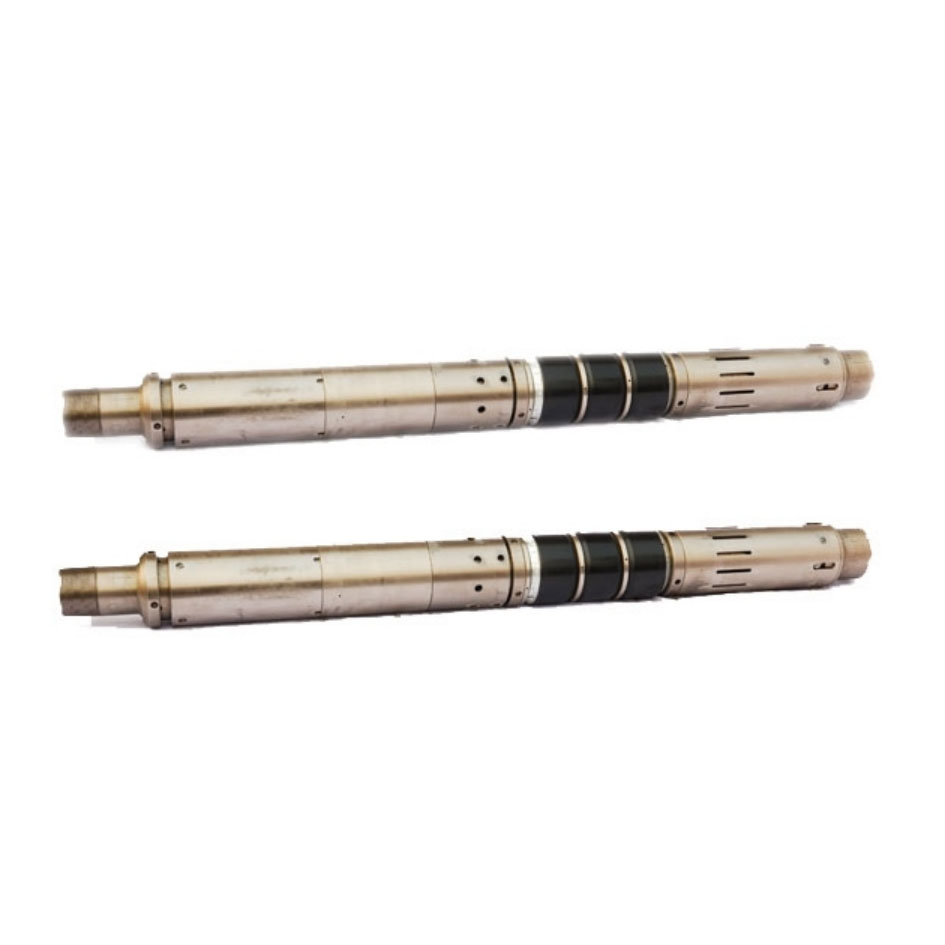

   Пакер для водяной скважины Y341 - это пакер с гидравлическим сжатием, который использует НКТ для удержания давления и однократной его установки, а также подъема НКТ для его разблокировки. Инструмент имеет различные характеристики, такие как Y341-105, Y341-110, Y341-114, Y341-142, Y341-150G и др., И может использоваться в одноступенчатых и многоступенчатых скважинах глубиной 3500 метров и температура скважины менее 160 ℃. Многослойная закачка воды.

2. Конструктивные особенности и принцип работы:

  1. Конструктивные особенности

   Пакер в основном состоит из трех частей: анкерного механизма, узла уплотнения и механизма блокировки седла.

Пакер для водяных скважин типа Y341 использует подъемную колонну труб для разблокировки, что является безопасным и надежным. При использовании в несколько этапов сила между пакерами может быть уравновешена, что удобно для уплотнения пакера.

2. Принцип работы

   Когда пакер установлен, жидкость под высоким давлением, закачиваемая из насосно-компрессорных труб, толкает промывочный поршень вниз, герметизируя промывочный канал внутренней и внешней центральных труб пакера, и подталкивая анкерный механизм к якорю: при подталкивании посаженного поршня вверх , седло Уплотняющий поршень заставляет стопорную втулку и резиновый цилиндр садиться и сжимать резиновый цилиндр, вызывая радиальную деформацию. В то же время, стопорное кольцо входит в зубчатом отверстии втулки замка, чтобы зафиксировать радиально деформируются резиновый цилиндр, так что пакер всегда герметизирует кольцевое пространство масляного рукава.

3. Тактико-технические характеристики:

1. Уплотнение пакера оснащено противовыбросовым механизмом: на концах верхнего и нижнего резиновых цилиндров используются мягкие металлические экраны, которые эффективно предотвращают выступание плеч резиновых цилиндров, а его срок службы в 1,5 раза больше, чем у этого уплотнения. без защитной крышки., Его уплотняющее давление также меньше 15 МПа от оригинала.

2. Выбран новый тип уплотнительного материала гидрогенизированный нитрилбутадиеновый каучук, который эффективно улучшает антивозрастные характеристики пакера и повышает его надежность работы.

3. Используйте двойной резиновый цилиндр для уплотнения, что улучшает давление уплотнения.
