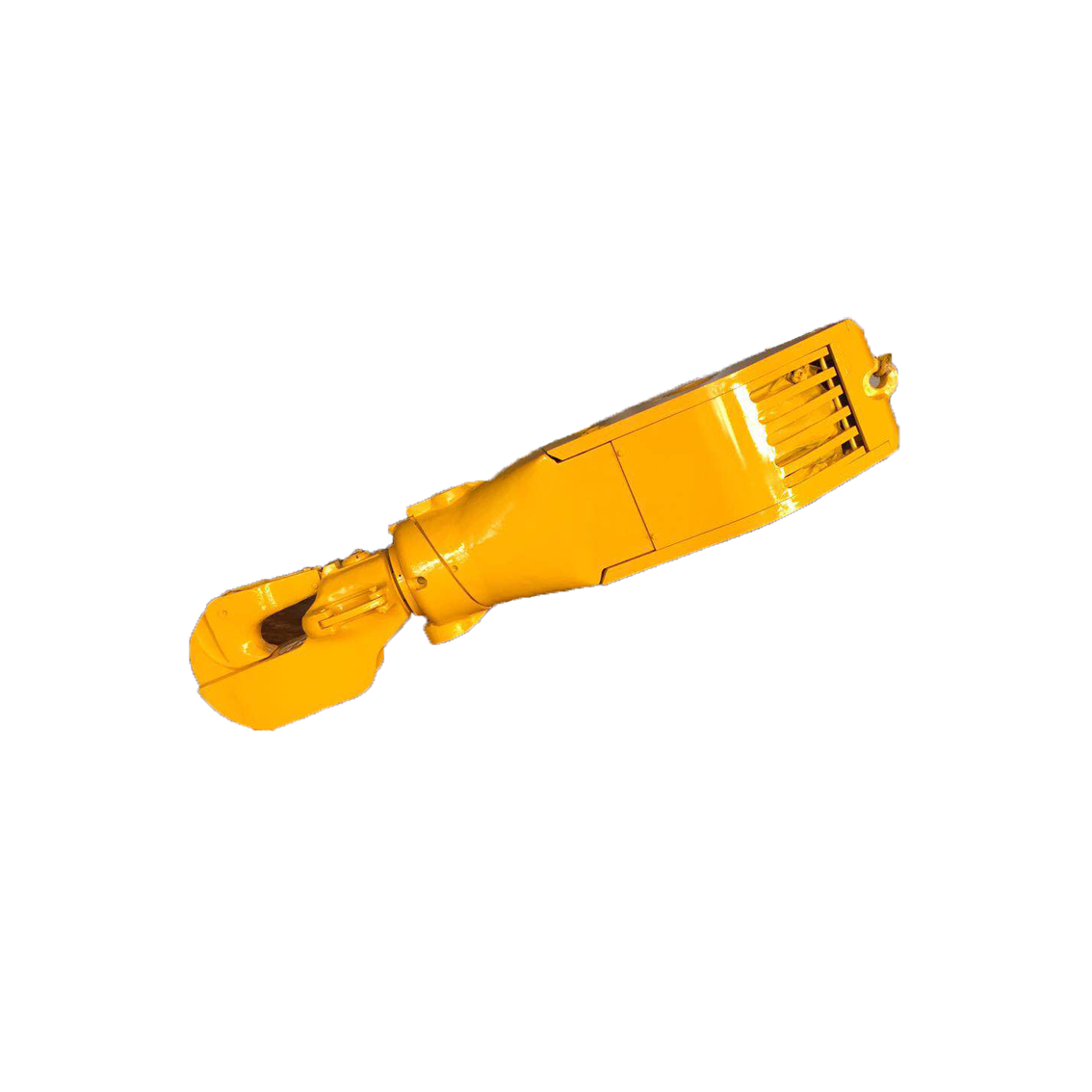

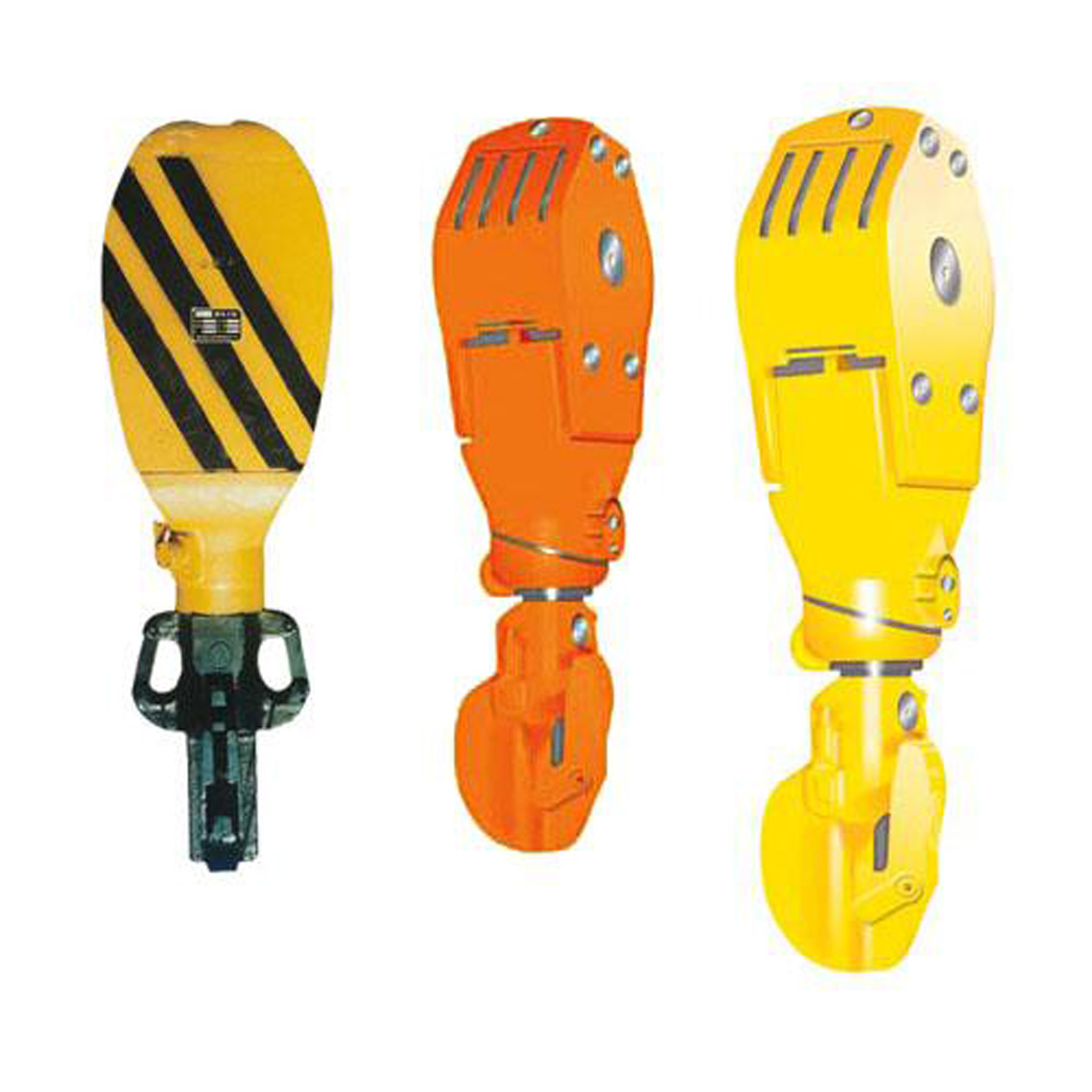

Крюк талевого блока YG является одним из подъемного оборудования для бурения и ремонта нефтяных скважин и предназначен при бурении и ремонте скважин в основном для подвешивания, подъема и спуска бурильной колонны, замены долот и обсадных труб. Он может использоваться для устранения аварии в случае незначительного прихвата и непроходимости долота. Данная продукция проектирована и изготовлена в соответствии с нормами API Spec 8C .
Moдель | YG90 | YG110 | YG135 | YG170 | YG170 | YG225 |
Номинальная нагрузка kN(kips) | 900(202) | 1100(247) | 1350(303) | 1700(382) | 1700(382) | 2250(506) |
Наружный диаметр ролика мм (дюйм) | 609.6(24) | 609.6(24) | 915(36) | 915(36) | 915(36) | 915(36) |
Количество роликов | 3 | 3 | 4 | 5 | 4 | 4 |
Диаметр каната мм (дюйм) | 25.4(1) | 25.4(1) | 26/29(1/1.1) | 29(1.1) | 29(1.1) | 32(1.3) |
Размер зева крюка мм (дюйм) | — | — | 165(6.5) | 180(7.1) | 180(7.1) | 190(7.5) |
Длина хода пружины мм (дюйм) | — | 180(7.1) | 180(7.1) | 180(7.1) | 180(7.1) | |
Габаритный размер мм (дюйм) | 1685×675×510 (66.3×26.6×20.1) | 1685×675×512 (66.3×26.6×20.2) | 3195×960×616 (125.8×37.8×24.3) | 3307×960×616 (130.2×37.8×24.3) | 3307×960×616 (130.2×37.8×24.3) | 4585 (10108) |
Масса кг
| 1010 (2227) | 1000 (2205) | 3590 (7915) | 4585 (10108) | 3450×970×850 (135.8×38.2×33.5) | 4732 (10432) |
