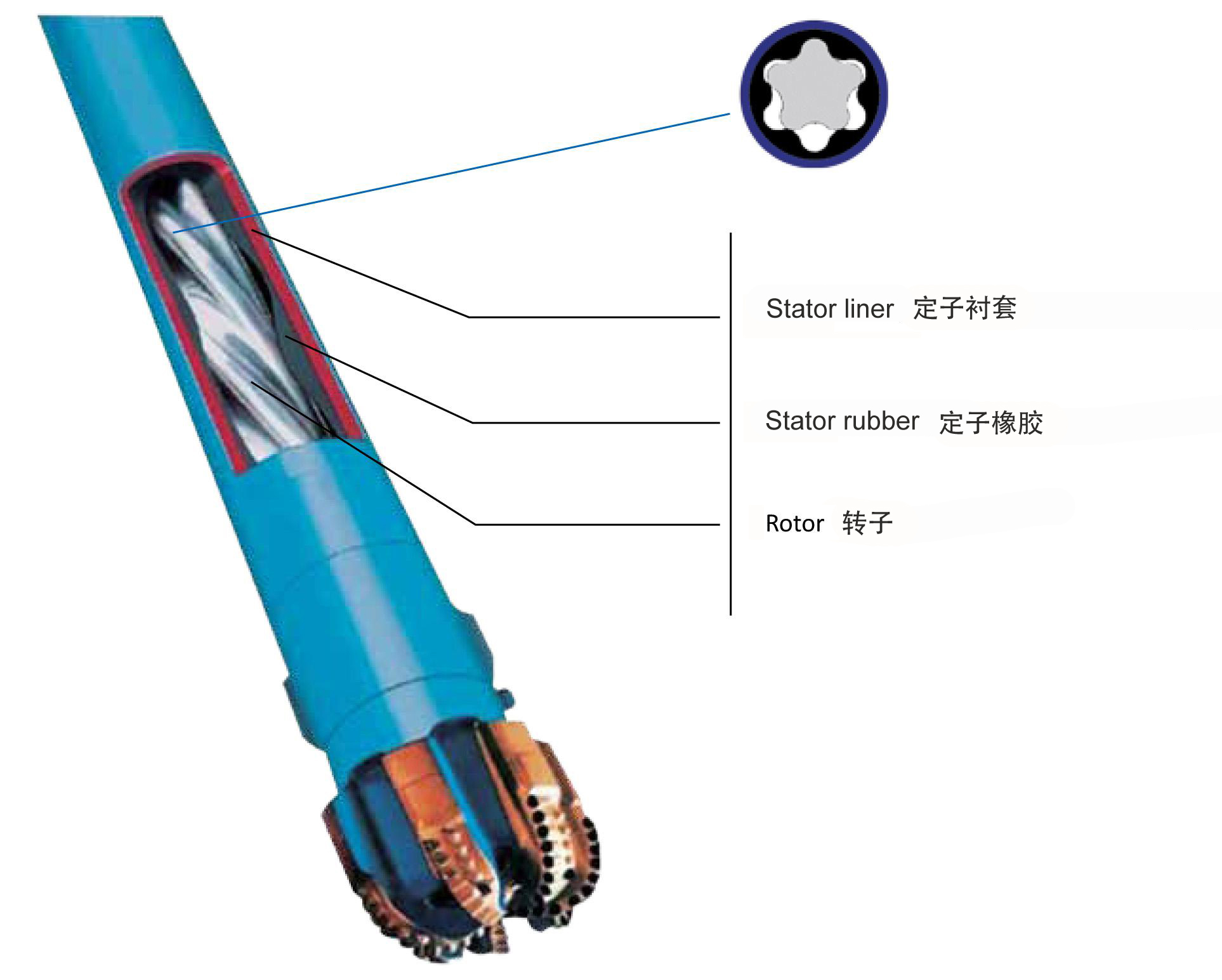

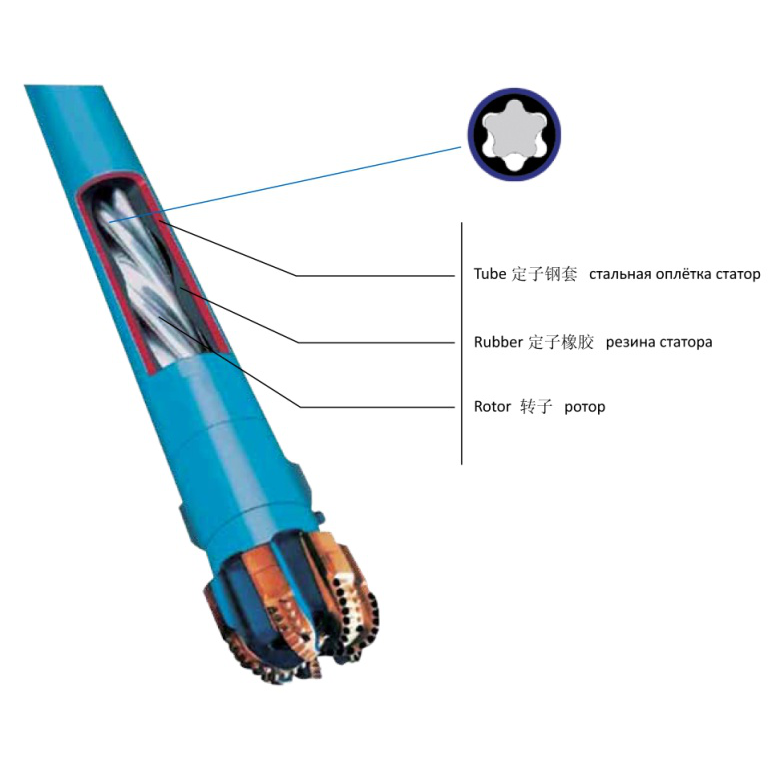

Винтовой буровой двигатель является механизированным инструментом, трансформирующим давление жидкости в механическую энергию в скважине. При движении жидкости в винтовой двигатель создается разница в давлении между впускной и выпускной частями двигателя, которая затем способствует вращению ротора вокруг статора и обеспечивает вращающий момент и скорость для бурового долота, таким образом, выполняется процесс бурения. Но может быть использован для бурения вертикальных скважин, направленных скважин и горизонтальных скважин и различных операций капитального ремонта.
Свойства и характеристики винтового бурового двигателя
1.Крутящий момент, создаваемый двигателем, только используется для привода сверла, который может значительно уменьшить износ бурильной трубы;
2. ВЗД может быть комбинирован в специальный инструмент для создания большого наклонения, тоже и в лидерный буровой инструмент для непрерывного контроля;
3. Выходной крутящий момент ВЗД имеет линейную зависимость с перепадом давления, который вызывает гидромотор;
4. ВЗД с пустотелым ротором позволяет многолитражный ввоз, чтобы повысить скорость подъема забойной пачки на поверхность и песконесущую способность;
5. Со стандартизацией и серизацией, доступен для различных типов сверл.
Модель | Диапазон расхода Мотора | Падение давления двигателя | Номинальный крутящий момент | Максимальный крутящий момент | Рекомендуемая нагрузка на сверло | Мощность | Диаметр，mm | Длина | Соединительная резьба | |
Верх | Вниз | |||||||||
5LZ43×7.0 | 0.5~1.5 | 108（80） | 173（128） | 6（1.3） | 3.68（4.9） | 43（11/16） | 3.5（11.5） | M27×2 | ||
5LZ60×7.0 | 1.26~3.13 | 2.5（0.4） | 160（118） | 280（207） | 5（1.1） | 2.35~6.03（3.2~8.1） | 60（2 3/8） | 3.3（10.8） | 1.9TBG | |
5LZ73×7.0 | 1.26~5.05 | 3.5（0.5） | 275（203） | 480（354） | 12（2.7） | 3.5~13.82（4.7~18.5） | 73（2 7/8） | 3.45（11.3） | 2 3/8TBG | 2 3/8REG |
5LZ89×7.0 | 2~7 | 4.1（0.6） | 560（413） | 980（723） | 18（4） | 5.6~19.35（7.5~25.9） | 89（3 1/2） | 4.67（15.3） | 2 3/8REG | |
5LZ95×7.0 | 4.73~11.04 | 3.2（0.5） | 950（701） | 1240（915） | 21（4.7） | 10.4~23.79（13.9~31.9） | 95（3 3/4） | 3.7（12.1） | 2 7/8REG | |
C5LZ95×7.0 | 5~13.33 | 6.5（0.9） | 1490（1099） | 2384（1758） | 55（12.4） | 21.8~59.3（29.2~79.5） | 95（3 3/4） | 6.88（22.6） | 2 7/8REG | |
5LZ100×7.0 | 4.73~11.04 | 3.2（0.5） | 710（524） | 1240（915） | 21（4.7） | 10.4~23.79（13.9~31.9） | 100（3 7/8） | 4.35（14.3） | 2 7/8REG | |
5LZ120×7.0 | 5.78~15.8 | 2.5（0.4） | 1300（959） | 2275（1678） | 55（12.4） | 9.5~27.23（12.7~36.5） | 120（4 3/4） | 4.88（16） | 3 1/2REG | |
C5LZ120×7.0 | 6.667~20 | 5.2（0.8） | 2500（1844） | 4000（2950） | 55（12.4） | 70.5（94.5） | 120（4 3/4） | 6.88（22.6） | 3 1/2REG | |
D5LZ120×7.0 | 5.78~15.8 | 1.6（0.2） | 900（664） | 1440（1062） | 55（12.4） | 6.6~18.85（8.8~25.3） | 120（4 3/4） | 3.29（10.8） | 3 1/2REG | |
3LZ165×7.0 | 17-27 | 4.1（0.6） | 2500（1844） | 3750（2766） | 80（18） | 78.54（105.3） | 165（6 1/2） | 6.5（21.3） | 4 1/2REG | |
5LZ165×7.0 | 16~28（47） | 3.2（0.5） | 3200（2360） | 5600（4131） | 80（18） | 33.5~59.65（44.9~80.0） | 165（6 1/2） | 6.25（20.5） | 4 1/2REG | |
C5LZ165×7.0 | 18.93~37.85 | 3.2（0.5） | 3660（2710） | 5856（4319） | 100（22.5） | 112.6（151.0） | 165（6 1/2） | 6.71（22） | 4 1/2REG | |
D7LZ165×7.0 | 18-28 | 2.5（0.4） | 2300（1696） | 3680（2714） | 80（18） | 30.4~47.2（40.8~63.3） | 165（6 1/2） | 4.7（15.4） | 4 1/2REG | |
9LZ165×7.0 | 19~31.6 | 2.5（0.4） | 3200（2360） | 5600（4130） | 100（22.5） | 45.24（60.7） | 165（6 1/2） | 5.7（18.7） | 4 1/2REG | |
5LZ172×7.0 | 18.9 ~37.8 | 3.2（0.5） | 3660（2710） | 5856（4319） | 100（22.5） | 38.3~76.6（514~102.7） | 172（64 3/4） | 6.71（22） | 4 1/2REG | |
C5LZ172×7.0 | 18.9 ~37.8 | 6（0.9） | 6870（5067） | 10992（8108） | 170（38.2） | 71.9~144（96.4~193.1） | 172（64 3/4） | 9.18（30.1） | 4 1/2REG | |
5LZ197×7.0 | 22~36（55） | 3.2（0.5） | 5000（3688） | 8750（6454） | 120（27） | 49.7~78.54（66.6~105.3） | 197（74 3/4） | 6.9（22.6） | 5 1/2REG | 6 5/8REG |
C5LZ203×7.0 | 22~36 | 5.2（0.8） | 8890（6557） | 14220（10489） | 145（32.6） | 150（201.1） | 203（8） | 8.7（28.5） | 5 1/2REG | 6 5/8REG |
C3LZ216×7.0 | 28 ~ 56.78 | 5.0（0.7） | 7930（5849） | 12700（9368） | 200（45） | 240.8（322.9） | 216（8 1/2） | 8.285（27.2） | 6 5/8REG | 6 5/8REG |
C5LZ216×7.0 | 28 ~56.78 | 5.0（0.7） | 10700（7892） | 17100（12613） | 200（45） | 235.3（315.5） | 216（8 1/2） | 8.285（27.2） | 6 5/8REG | 6 5/8REG |
3LZ244×7.0 | 18.93 ~56.78 | 5.0（0.7） | 7040（5193） | 11260（8305） | 210（47.2） | 213.8（286.7） | 244（9 5/8） | 7.56（24.8） | 6 5/8REG | 6 5/8REG |
5LZ244×7.0 | 50.5~75.7 | 2.5（0.4） | 9300（6860） | 16275（12004） | 213（47.9） | 87.7~136.3（117.6~182.8） | 244（9 5/8） | 7.8（25.6） | 6 5/8REG | 7 5/8REG |
