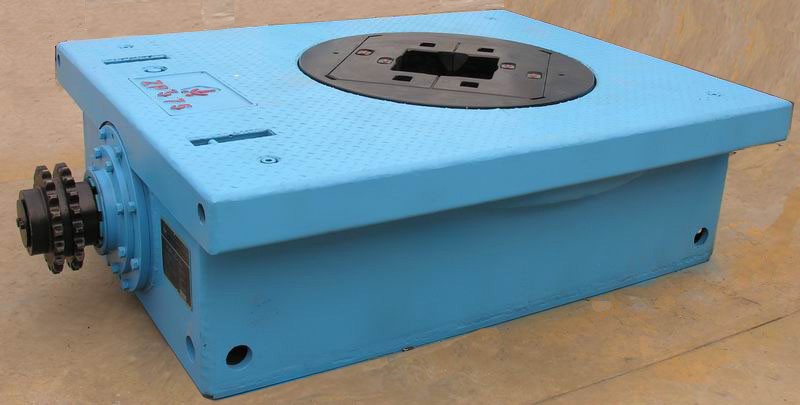

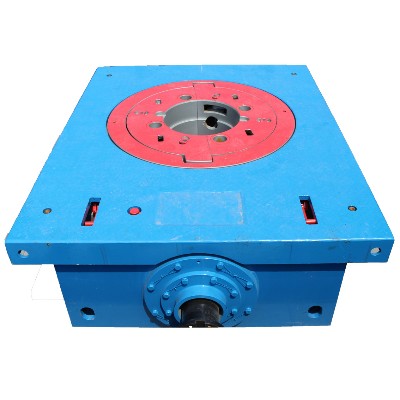

Ротор соответствует нормам АР.I 7K и стандарту SY/T5531, имеет право на использование знака API
Teхнические особенности:
Ротор приводится в движение с помощью конических шестерней со спиральными зубами. Он имеет высокую несущую способность, работает стабильно с долгим сроком службы.
Корпус ротора представляет собой литейно-сварочную конструкцию с высокой жесткостью и точностью.
Шестерни и подшипники надежно смазываются разбрызгиванием.
Входной вал выполнен в виде барабанной конструкции для удобства ремонта и замены.
Moдель | ZP175 | ZP205 | ZP275 | ZP375 | ZP375Z | ZP495 | ZP650Y |
Диаметр отверстия, мм(дюйм) | 444.5(17 1/2) | 520.7(20 1/2) | 698.5(27 1/2) | 952.5(37 1/2) | 952.5(37 1/2) | 1257.3(49 1/2) | 1536.7(60 1/2) |
Номинальная статическая нагрузка, kN | 2700(607.0) | 3150(708.1) | 4500(1011.6) | 5850(1315.1) | 7250(1629.9) | 9000(2023.3) | 11250(2529.1) |
Максимальный рабочий крутящий моментт, Н.м | 13729(10127) | 22555(16637) | 27459(6173) | 32362(20254) | 45000(33192) | 64400(47501) | 70000(1574) |
Расстояние от центра ротора до центра зуба звездочки, мм(дюйм) | 1118(44) | 1353(53 1/4) | 1353(53 1/4) | 1353(53 1/4) | 1353(53 1/4) | 1651(65) | ---- |
Число передачи шестерни | 3.75 | 3.22 | 3.67 | 3.56 | 3.62 | 4.0883 | 3.97 |
Максимальная частота вращения, об/мин | 300 | 300 | 300 | 300 | 300 | 300 | 20 |
Центральная высота входного вала, мм (дюйм) | 260.4(10.3) | 318(12.5) | 330(13.0) | 330(13.0) | 330(13.0) | 368(14.5) | ---- |
Габаритный размер, мм(дюйм) (длина×ширина×высота) | 1972×1372×566 (77.6×54.0×22.3) | 2266×1475×704 (89.2×58.1×27.7) | 2380×1475×690 (93.7×58.1×27.2) | 2468×1920×718 (97.2×75.6×28.3) | 2468×1810×718 (97.2×71.3×28.3) | 3015×2254×819 (118.7×88.7×32.2) | 3215×2635×965 (126.6×103.7×38.0) |
Вес нетто ( с квадратным вкладышем, без звездочки) kг | 4172(9198) | 5662(12483) | 6122(13497) | 7970(17571) | 9540(21032) | 11260(24824) | 27244(60063) |
